臥式氣流篩的結構示意圖和特點介紹

發布時間：2026-07-16 14:47:37作 者：大漢技術部

臥式氣流篩是精細粉體分級篩分的密閉式篩分機，依靠氣流裹挾物料完成分選，區別于傳統振動篩依靠振動力篩分，整機臥式筒型布局，適配超細粉末、易揚塵、易團聚物料的連續生產，廣泛應用食品、醫藥、化工、非金屬礦、鋰電原料等行業。設備全密閉結構，無粉塵外溢，可配套上料、除塵、收料流水線，適配規?；I(yè)生產線。

臥式氣流篩的結構組成結構

篩分筒體：主體橫向圓筒腔體，采用 304/316 不銹鋼或碳鋼防腐材質，內部為篩分核心工作區，兩端分別連通進風、出料管路，側面開設快開檢修門，無需拆卸整機即可更換篩網。筒體內襯耐磨防護層，降低粉體高速?zèng)_刷磨損。

風路循環系統：包含離心風機、風道、氣流導流葉片。風機提供循環氣流，導流葉片打散團聚粉料，氣流裹挾細粉穿過篩網，粗料被截留，形成閉環風路，無需額外大功率除塵配套，風量可變頻調節，適配輕重不同密度物料。

篩網組件：內置環形精密篩網，目數可選 20 目–500 目，網體為不銹鋼編織 / 蝕刻網，采用快速卡箍固定，單人 5 分鐘完成換網。

出料口：兩端獨立出料結構：細料出口連接收料裝置，收集合格細度粉體；粗渣排料口持續排出未達標粗顆粒，可實現連續不間斷出料，適配 24 小時流水線作業。

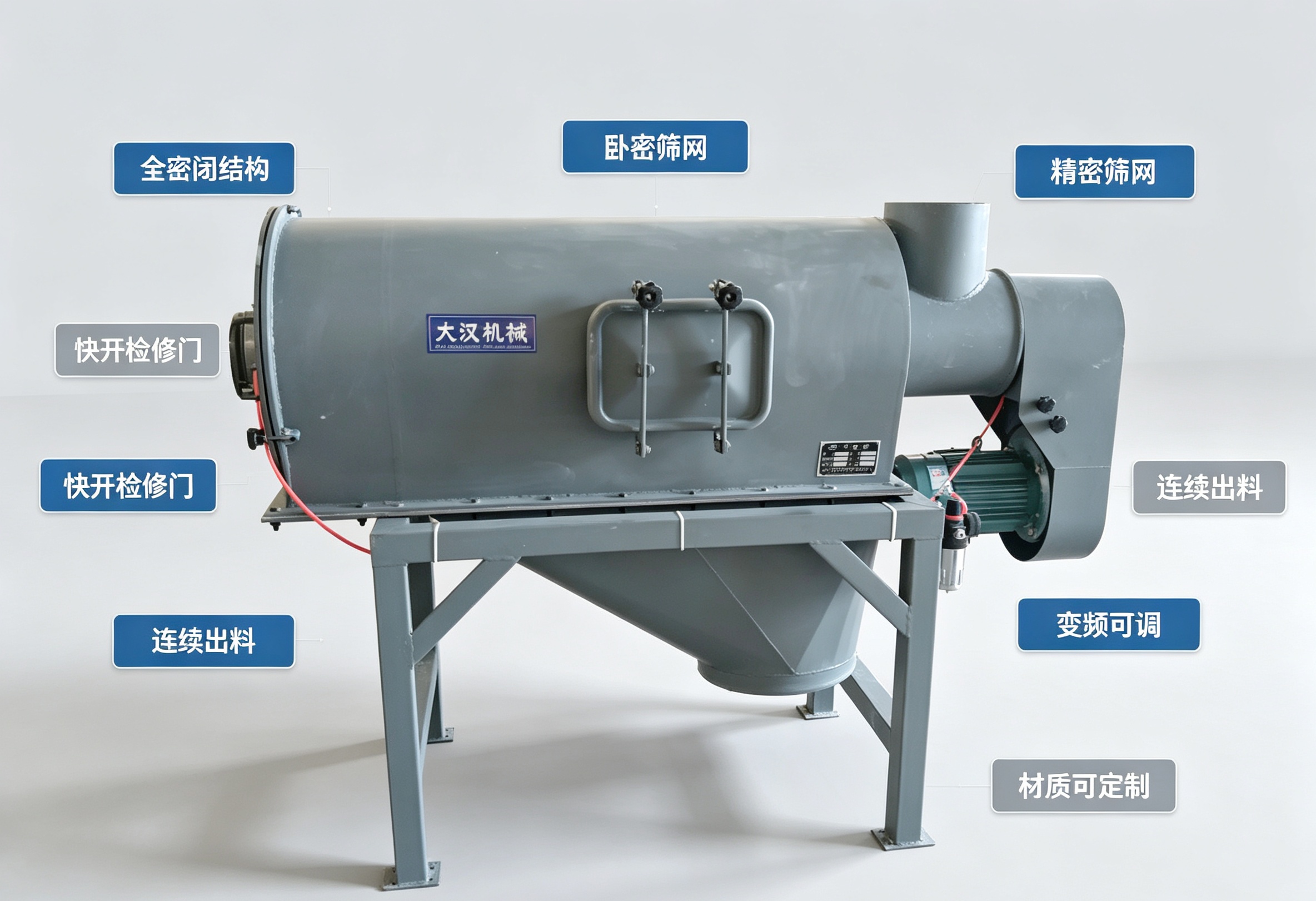

臥式氣流篩核心產品特點

超細篩分：依靠氣流風力分級 + 機械打散雙重分選，可穩定篩分 300–600 目超細粉體，分級精度誤差小，不會出現粗細料混料問題，適配碳酸鈣、淀粉、石墨、藥粉等高精度粉體加工。

密閉無塵生產：整機法蘭密封、無開放式篩分區域，生產過程無粉塵飛揚，配套簡易收塵即可滿足車間衛生檢測，解決傳統振動篩揚塵污染、物料損耗大的痛點，高價值粉料幾乎無浪費。

適配粘性易團聚物料：內置打散轉子提前破碎結塊物料，氣流持續沖刷篩網，淀粉、樹脂粉、氧化鈣等吸潮、粘性粉料長期作業不易堵網。

流水線適配性強：橫向筒式機身高度低，可直接對接螺桿輸送機、料倉、混合機上下工序，車間豎向空間不足的生產線優先選用。

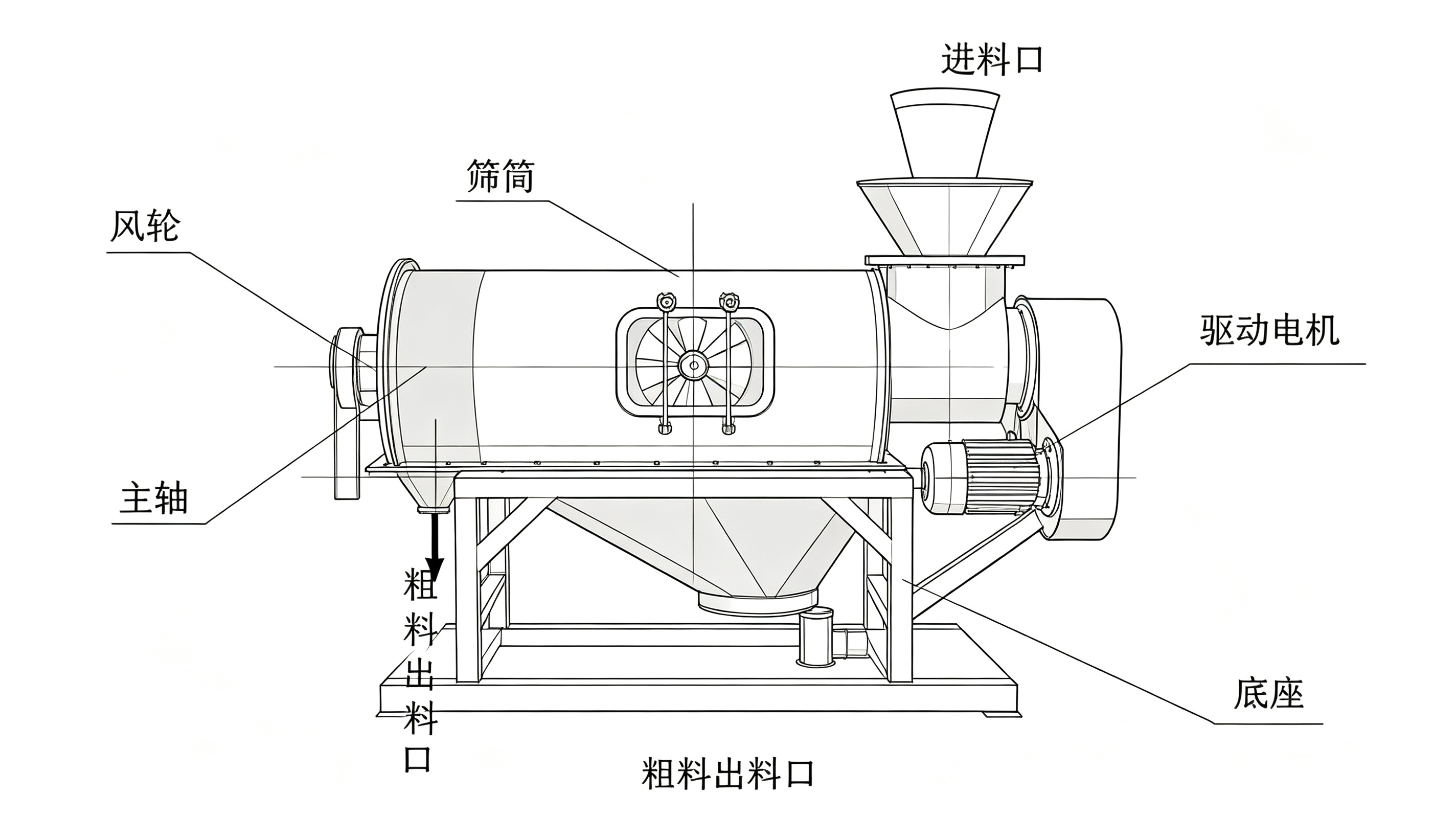

有很多客戶對臥式氣流篩很陌生，不是很了解，相信大漢振動機械的這張結構說明圖可以解答客戶的疑惑。大漢振動機械設計的臥式氣流篩新式設計：氣體保護系統能將凈化后空氣輸至設備端，可以有效的降低設備在運轉過程中所產生的溫度，對軸承形成氣體隔離層，從而杜絕粉塵的進入，有效的延長軸承使用壽命，減少保養頻率，提高工作效率。
